4 Ukuran Box Panel Listrik Paling Banyak Dipakai

Ukuran box panel listrik merupakan aspek krusial yang memengaruhi keamanan, kerapian, serta kemudahan perawatan sistem kelistrikan. Karena itu pemilihan dimensinya, misalnya untuk kebutuhan ukuran box panel listrik 1 phase maupun 3 phase juga tidak boleh sembarangan.

Tujuannya agar seluruh komponennya terpasang optimal, sirkulasi kabelnya yang baik, dan aman.

Pengertian Box Panel Listrik dan Fungsinya

Box panel listrik adalah kotak logam yang berfungsi untuk menempatkan dan melindungi komponen listrik. Box ini berfungsi menjaga sistem distribusi daya dan kontrol agar tetap aman, terorganisasi, serta terlindung dari gangguan lingkungan luar.

Umumnya, boks ini menggunakan material dari mild steel dan stainless steel karena memiliki kekuatan struktural tinggi serta ketahanan terhadap korosi. Untuk perlindungan tambahan, box panel biasanya dilapisi dengan finishing powder coating.

Dari sisi desain, box panel dilengkapi pintu depan berengsel dengan sistem pengunci, konstruksi bodi yang kokoh, serta perangkat pelindung debu dan air. Selain itu, box panel juga memiliki lubang mounting di bagian belakang untuk pemasangan ke dinding.

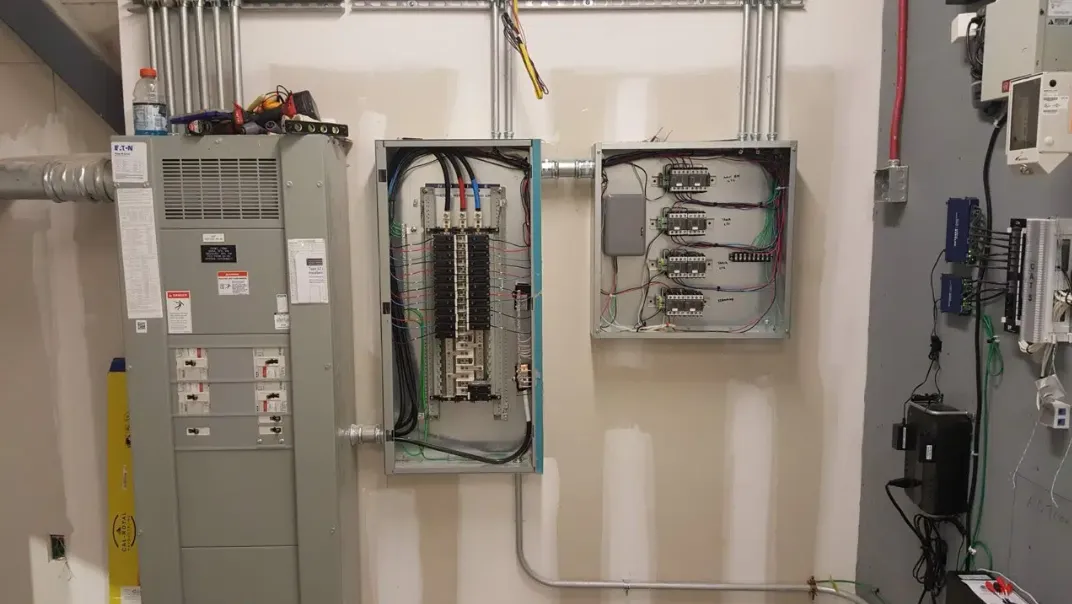

Ukuran Box Panel Listrik

Dalam praktik lapangan, terdapat beberapa ukuran box panel listrik yang paling umum digunakan, yaitu:

1. Box Panel Listrik 400 × 300 × 150 mm

Dimensi ini paling umum jadi standar ukuran box panel listrik kecil untuk panel rumah dan ruko dengan sistem kelistrikan sederhana. Besarnya cukup untuk pemasangan MCB pada DIN rail dengan sistem kelistrikan single phase atau distribusi kecil.

Karena sifatnya yang ringkas dan praktis, box panel 400 × 300 × 150 mm sangat mudah ditemukan di toko listrik/marketplace. Pengaplikasiannya kebanyakan untuk panel rumah tinggal, ruko, maupun panel distribusi per lantai gedung.

2. Box Panel Listrik 600 × 400 × 250 mm

Dimensi ini merupakan yang terpopuler untuk kebutuhan ukuran box panel listrik indoor berskala kecil hingga menengah, termasuk panel distribusi 3 phase kapasitas terbatas.

Dimensi 600 × 400 × 250 mm terbilang sangat fleksibel karena mampu menampung MCB maupun MCCB tiga phase dengan tata letak rapi.

Ketersediaannya juga sangat melimpah, baik dari fabrikasi lokal maupun brand pabrikan, dengan harga yang relatif ekonomis. Ini alasannya, ukuran tersebut sering menjadi pilihan untuk kantor, ruko, workshop, hingga pabrik kecil.

3. Box Panel Listrik 800 × 600 × 300 mm

Untuk kebutuhan yang memerlukan ruang kabel lebih lega, ukuran 800 × 600 × 300 mm menjadi solusi yang tepat. Dimensi ini memungkinkan pemasangan MCCB berukuran lebih besar, rangkaian kontaktor dan overload, hingga panel motor dengan daya sekitar 3–7,5 HP.

Box panel ukuran ini sangat umum tersedia pada industri ringan hingga menengah, serta banyak jadi pilihan panel maker profesional. Ini terutama untuk proyek pabrik dan gedung komersial karena memberikan fleksibilitas penataan komponen.

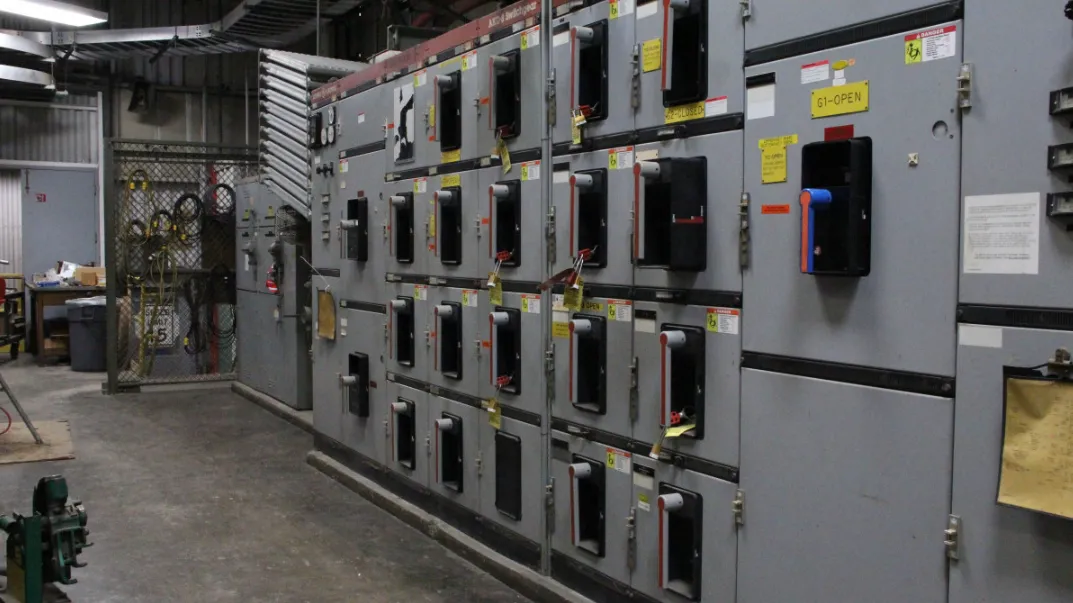

4. Box Panel Listrik 1600 × 800 × 400 mm hingga 1800 × 800 × 400 mm

Rentang ukuran ini merupakan standar untuk standing box panel atau main panel. Panel ini kerap jadi patokan ukuran box panel listrik 3 phase dengan kapasitas distribusi utama.

Desain ketinggiannya juga harus ergonomis agar memudahkan teknisi saat instalasi dan perawatan. Ukuran tersebut ideal untuk Main Distribution Panel (MDP), panel genset, maupun panel LVMDP kecil hingga menengah.

Dalam praktiknya, ukuran ini paling sering kita jumpai di gedung bertingkat, pabrik, rumah sakit, sampai pusat perbelanjaan.

Pemahaman mengenai ukuran box panel listrik sangat menentukan keberhasilan sistem kelistrikan dari sisi keamanan, fungsi, dan kepraktisan. Jika Anda membutuhkan berbagai box panel custom, mulai dari box panel listrik, tool box cabinet, loker, rak, hingga lemari besi, percayakan kebutuhan Anda kepada PT Sinar Srikandi Eshalektrika.

Dengan dukungan mesin CNC berteknologi canggih serta tenaga ahli, kami menghadirkan layanan produk custom presisi dan berkualitas sesuai kebutuhan Anda. Hubungi layanan pelanggan kami sekarang untuk berkonsultasi gratis!
